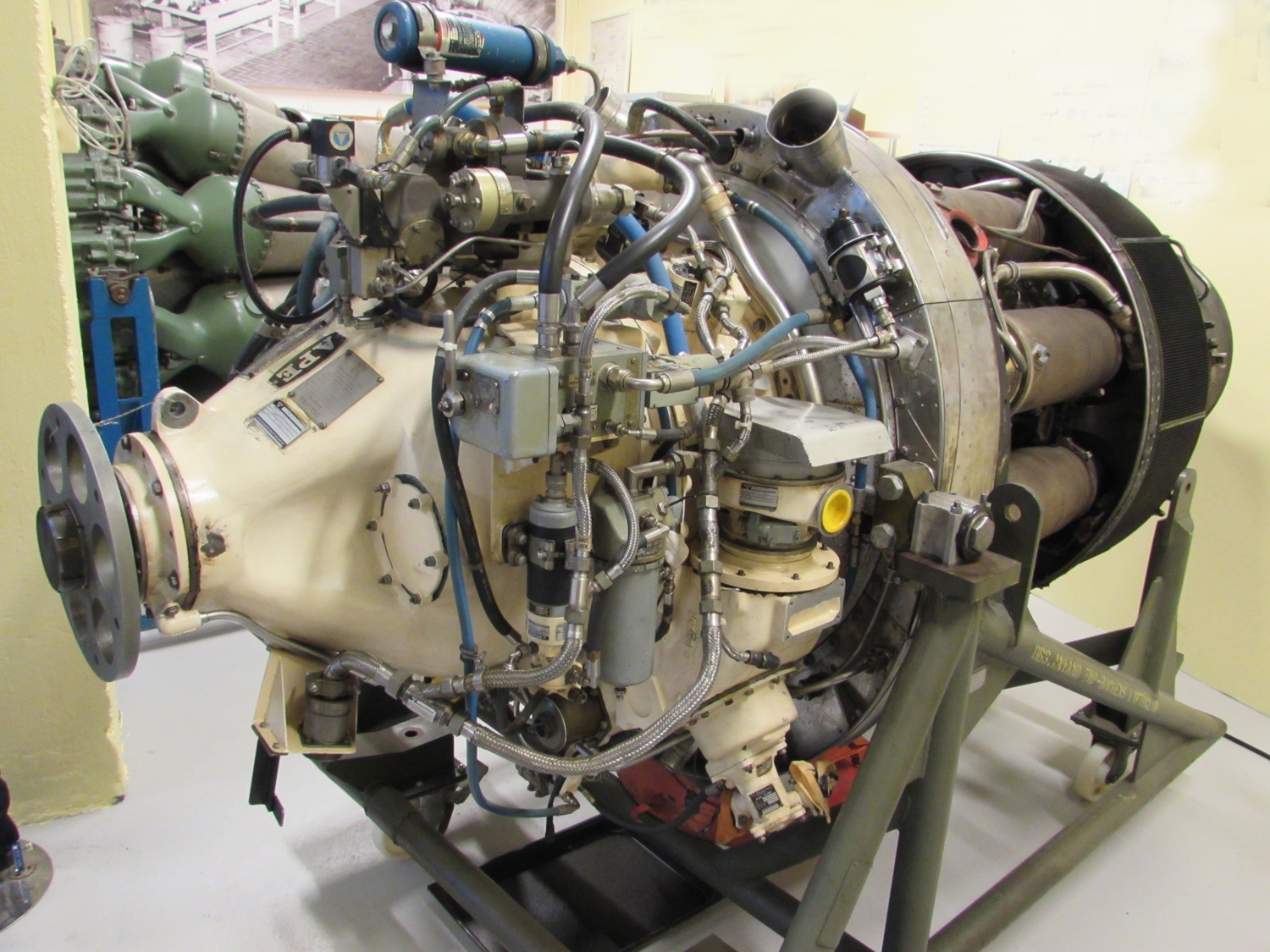

GT1A/B, Rolls-Royce Proteus Mk 1282

GT1A/B, Rolls-Royce Proteus Mk 1282
GT1A/B, Rolls-Royce Proteus Mk 1282

Visas på Robotmuseet

Teknisk beskrivning

Motorn är tillverkad av Rolls-Royce och togs i bruk i mitten av 1950-talet i en mängd varianter och applikationer bl.a. i Svenska Marinens torpedbåt av typ SPICA från 1966.

Den byggdes om på 1980-talet till Svenska Marinens Robotbåt som framdrevs av 3 stycken GT1A/B gasturbiner med en total effekt av ca 13000 hk.

Mellan åren 1969-1997 gjordes ca 250 verkstadsbesök vid CVA av GT1A/B.

Tekniska data

Motortyp Turboaxelmotor med 12-stegs axialkompressor med ett centrifugalkompressorsteg, 2-stegs kompressorturbin och en 2-stegs kraftturbin
Motordiameter ca 1 170 mm
Längd ca 2 980 mm
Motoreffekt ca 4 350 hk vid 1 1800 v/min
Kompressor, tryckförhållande 7,32 till 1 vid 1 1800 v/min
Primär reduktionsväxel Allen Stoeckicht planetväxel med utväxling 0,4516t1
Utgående axels varvtal 5 250 v/min
Max utloppstemperatur 650 grader Celsius
Vikt max 1 553 kg

Detaljbilder

Brännkammare

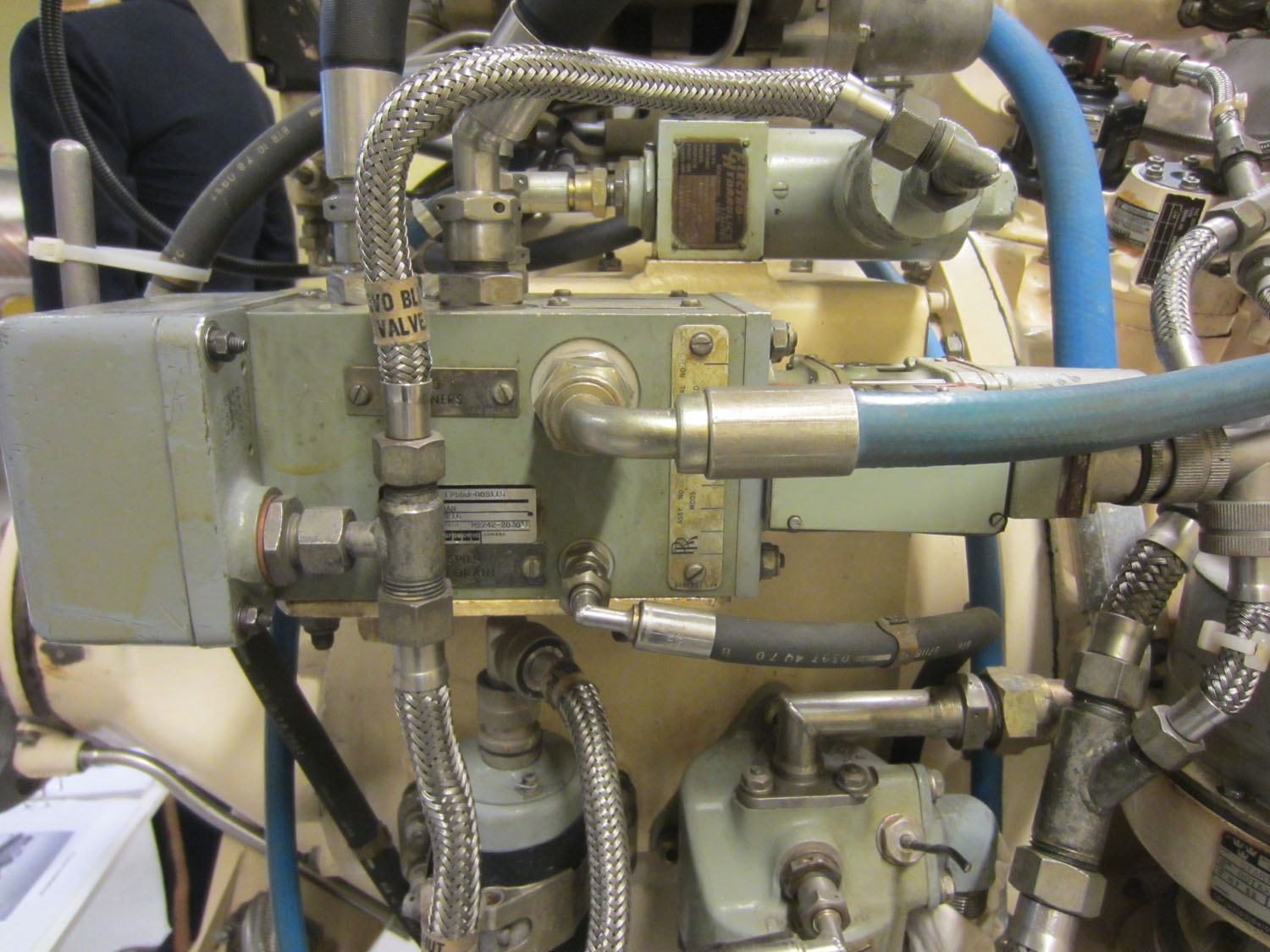

Del av bränslesystem

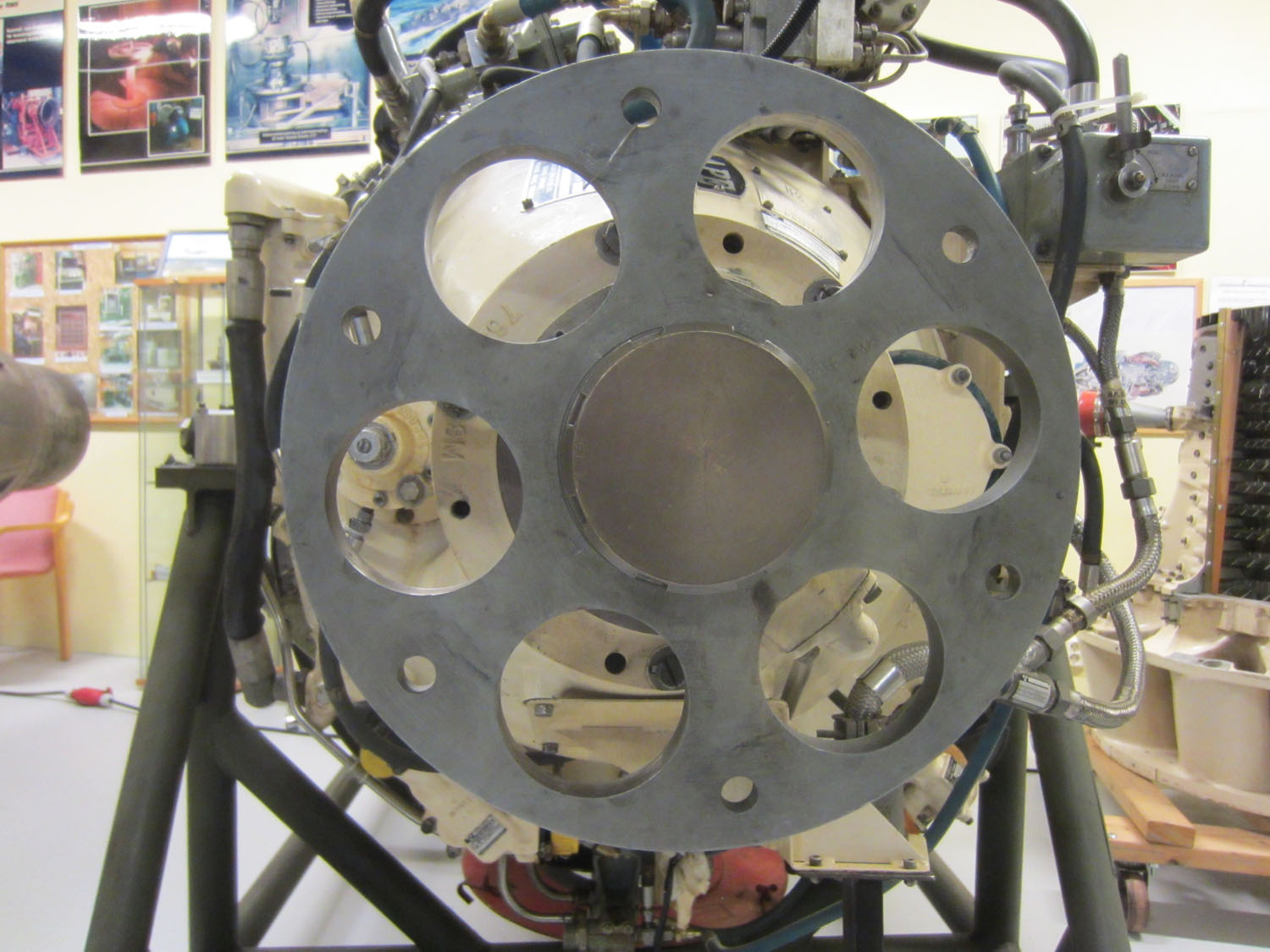

Drivaxel

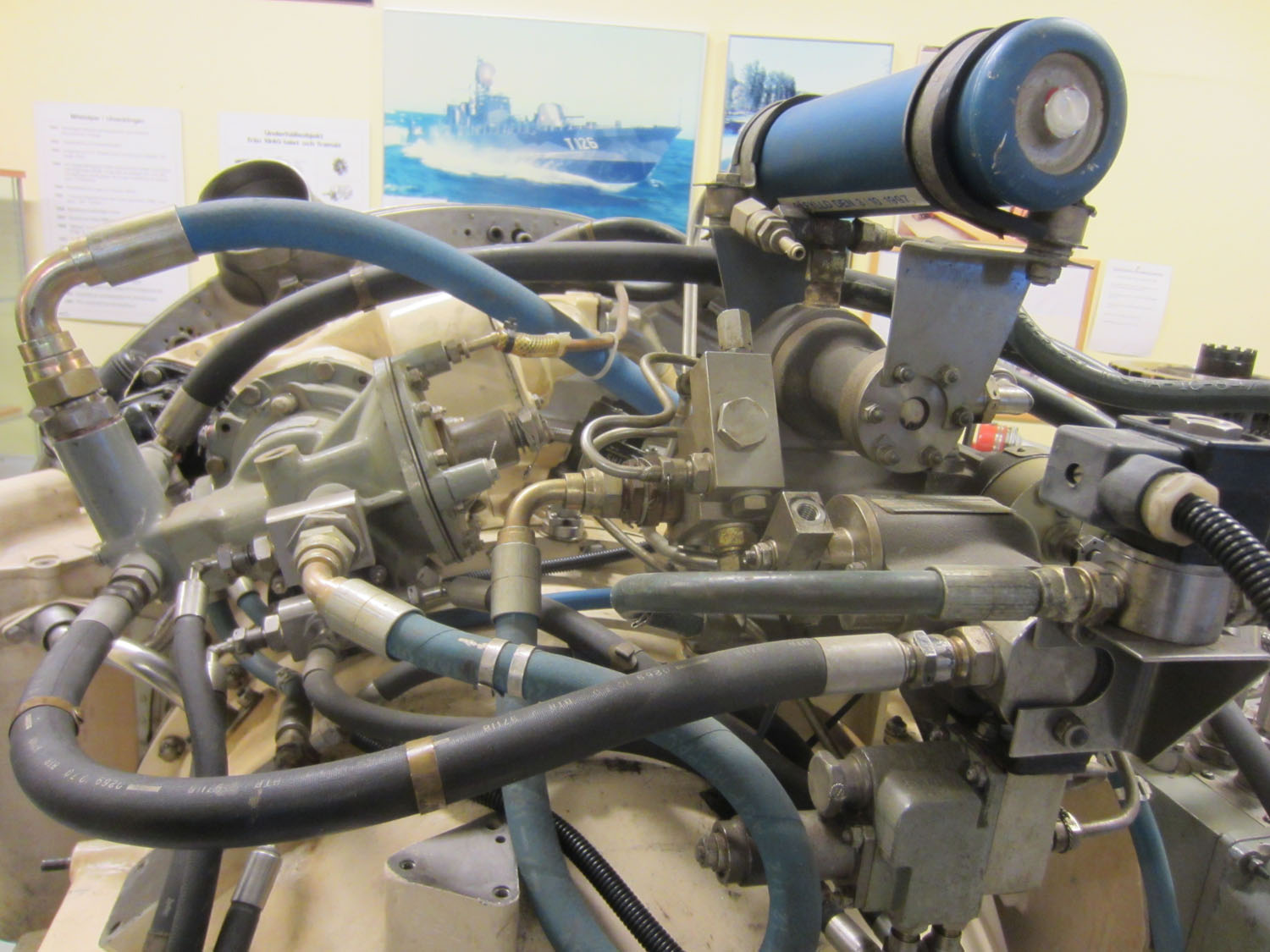

Flödesreglerdon

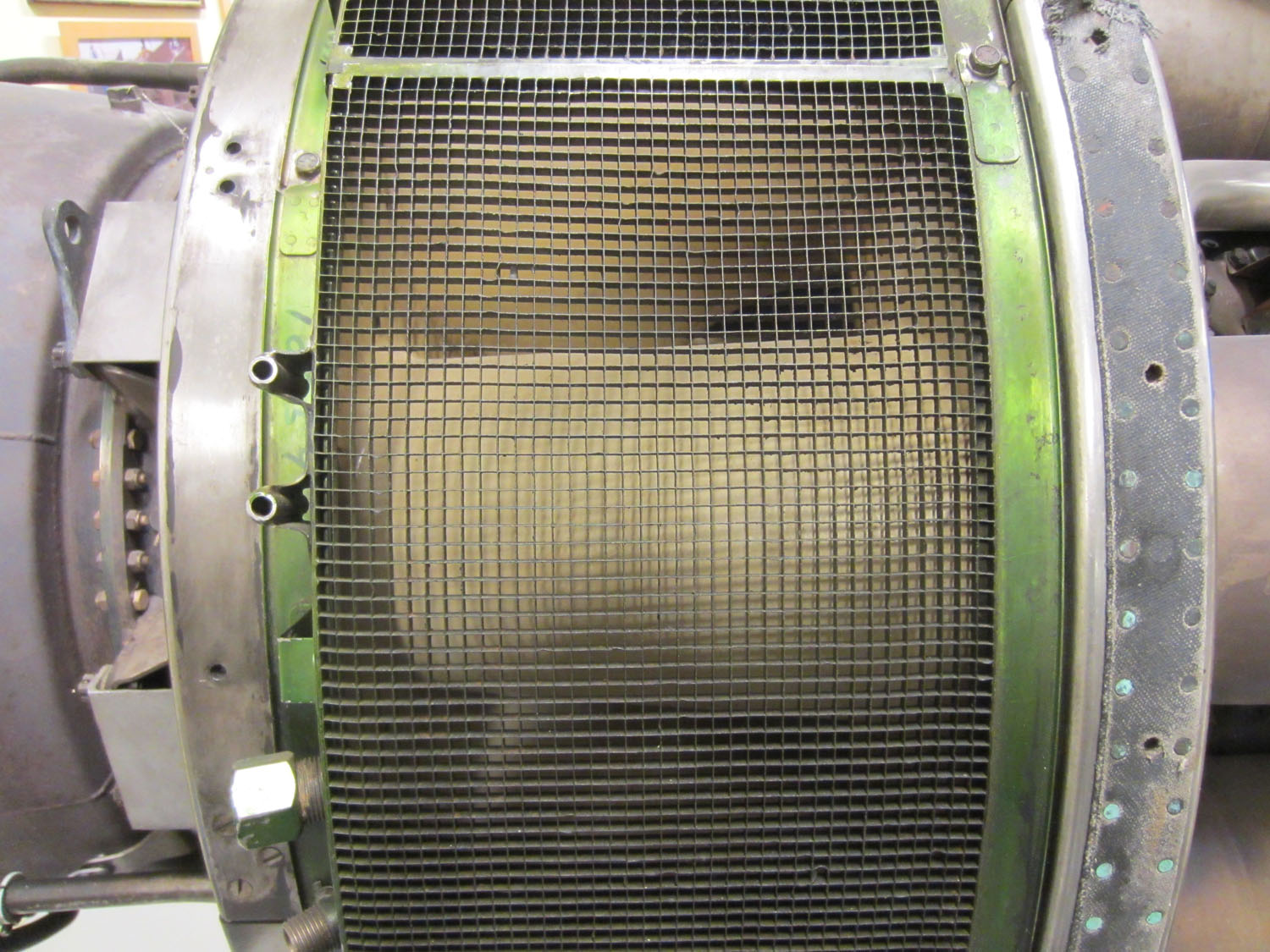

Galler för luftintag

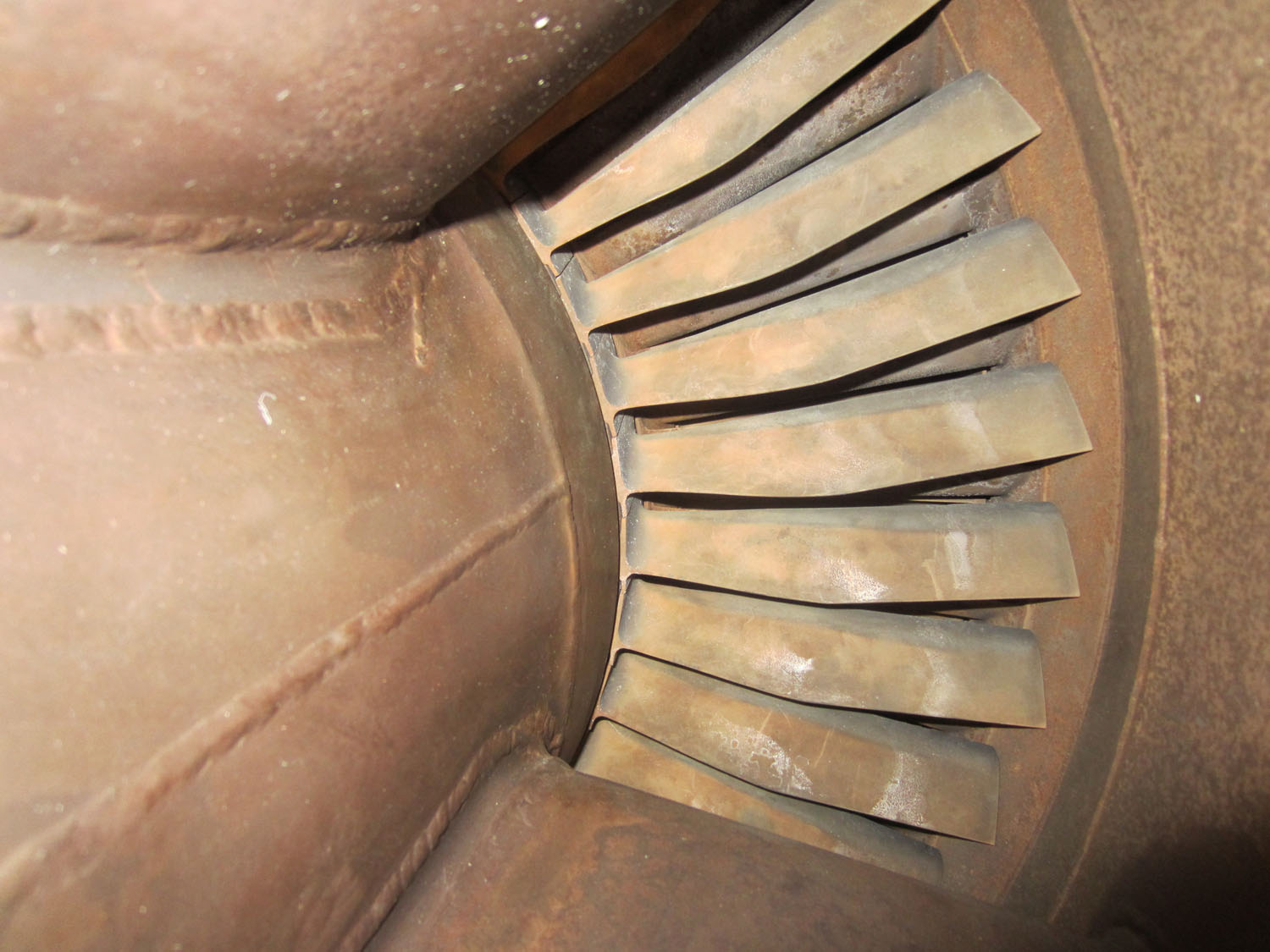

Turbinblad
