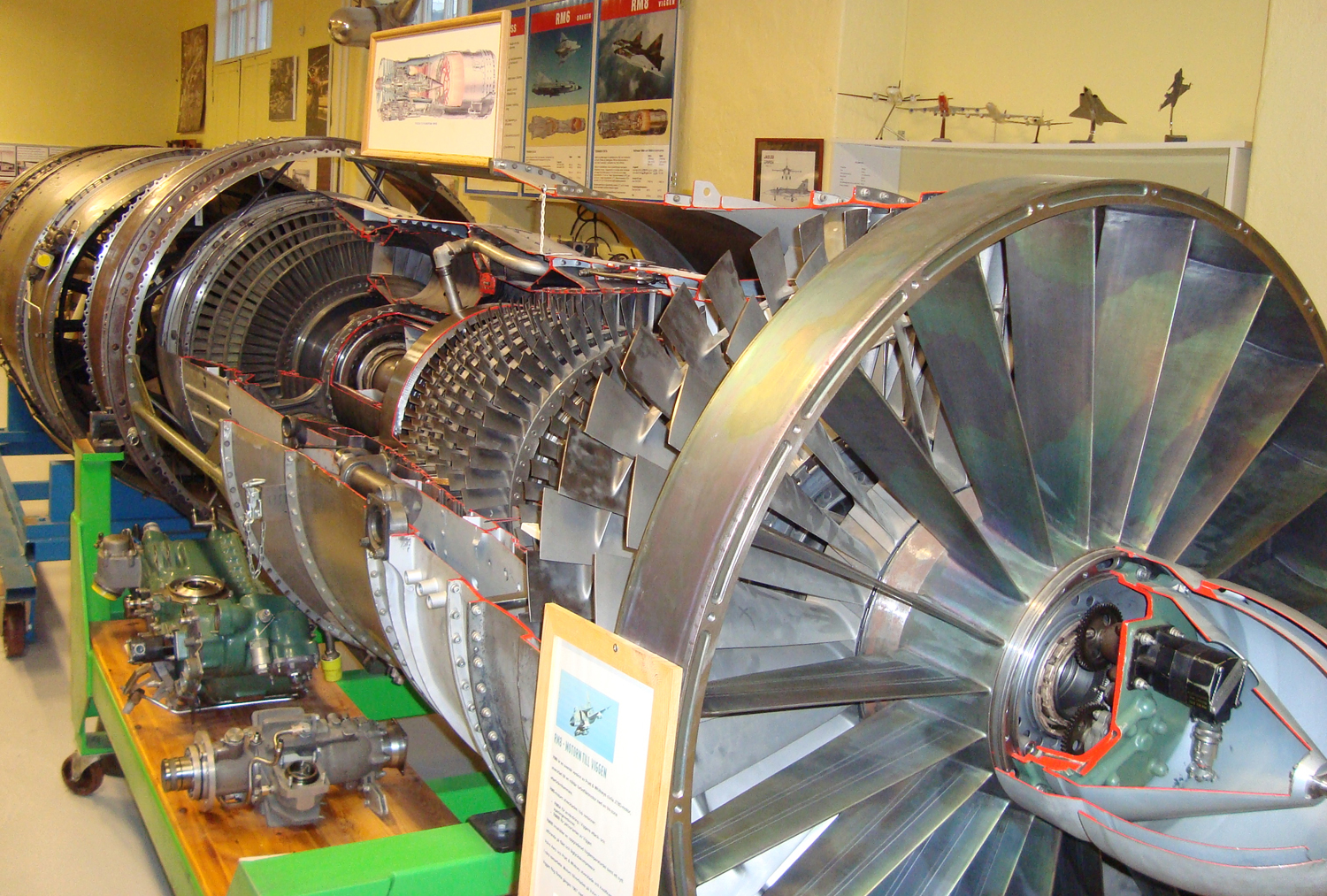

RM8A, Volvo Aero JT8D-22

Visas på Robotmuseet

Teknisk beskrivning

Motorn är utvecklad och tillverkad av Volvo Aero i samarbete med Pratt & Whitney.

Den framdriver Svenska Flygvapnets flygplan AJ37 Viggen.

Mellan åren 1976-1997 gjordes ca 1400 verkstadsbesök vid CVA av versionerna RM8A/B.

Tekniska data

Motortyp Turbojetmotor av dubbelströmstyp med dubbla kompressorer och 4-stegs turbin samt efterbrännkammare.
Motordiameter 1 350 mm
Längd med efterbrännkammare vid rumstemperatur 6170 mm
Längd med efterbrännkammare vid max drifttemperatur 6178 mm
Längd, Gasgenerator 3 420 mm
Dragkraft, max släckt EBK 6 690 kp vid 1 1950 v/min
Dragkraft, max tänd EBK 1 1790 kp vid 1 1950 v/min
Kompressor, tryckförhållande 16,5:1 vid 1 1950 v/min
Max utloppstemperatur 600 grader Celsius
Vikt, total 2 120 kg

Vill du veta mer?

Läs mer om motorn och Flygplan 37 i den här bilagan (pdf-format)

Detaljbilder

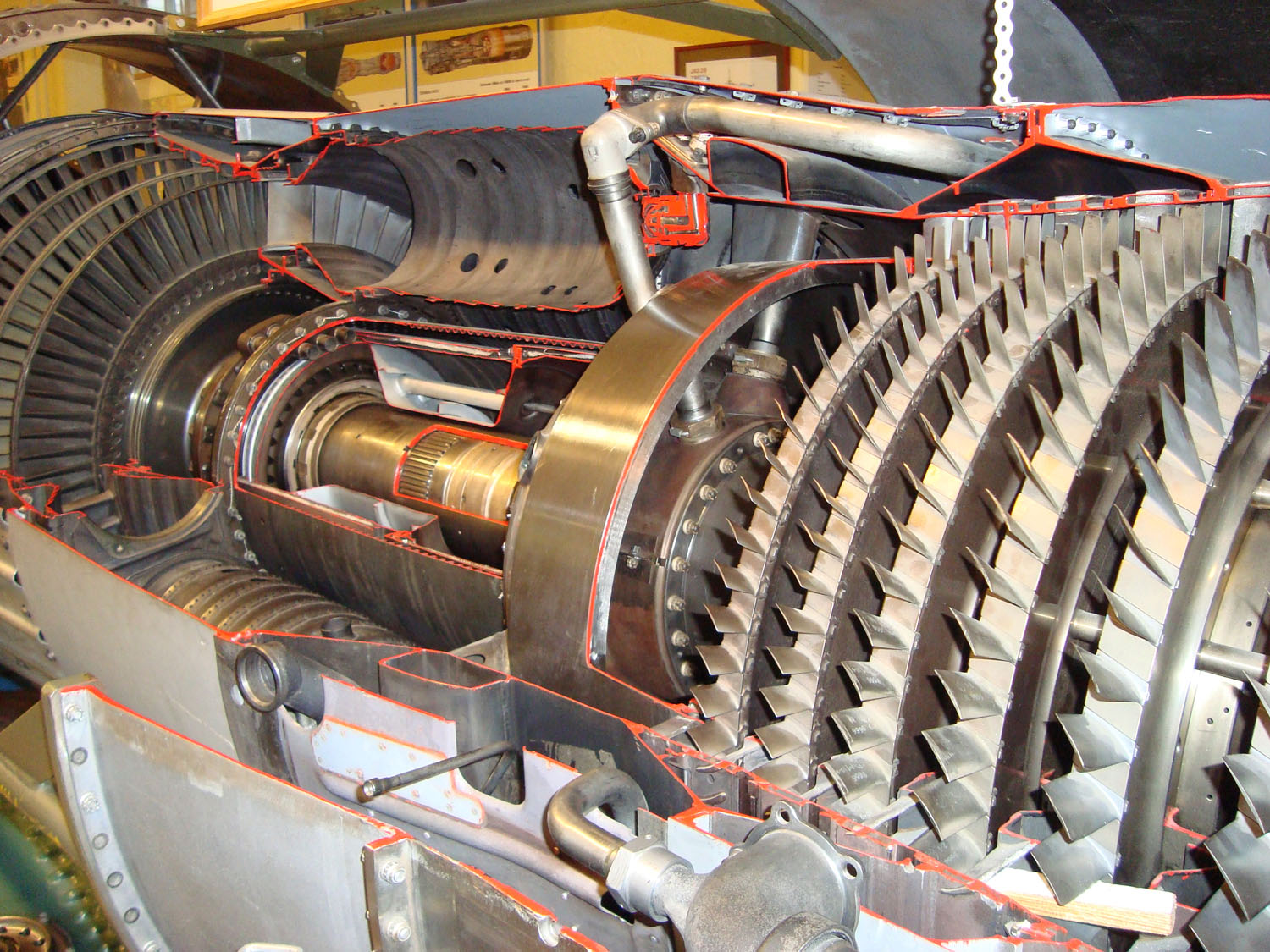

Kompressor och Turbin

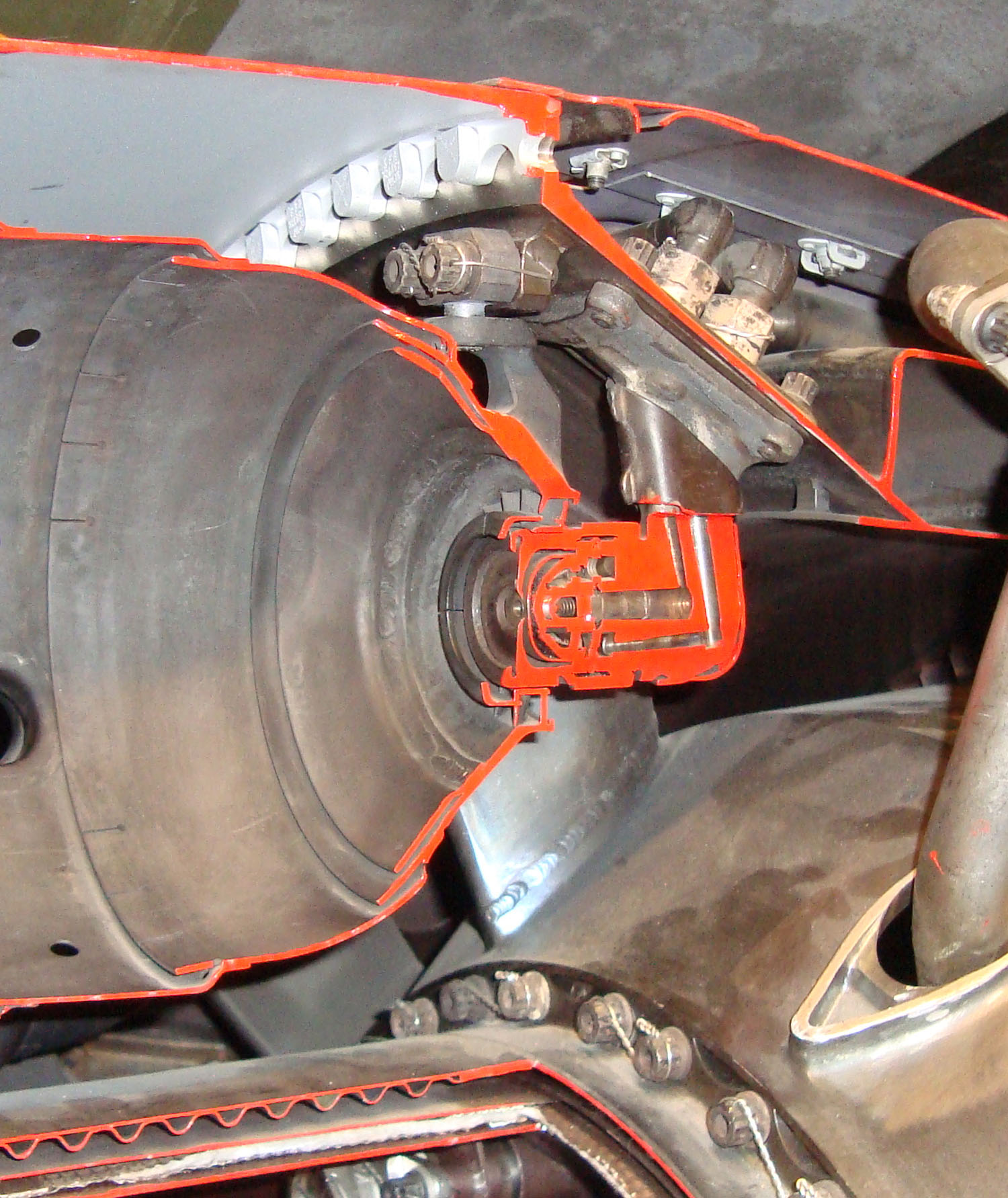

Spridare

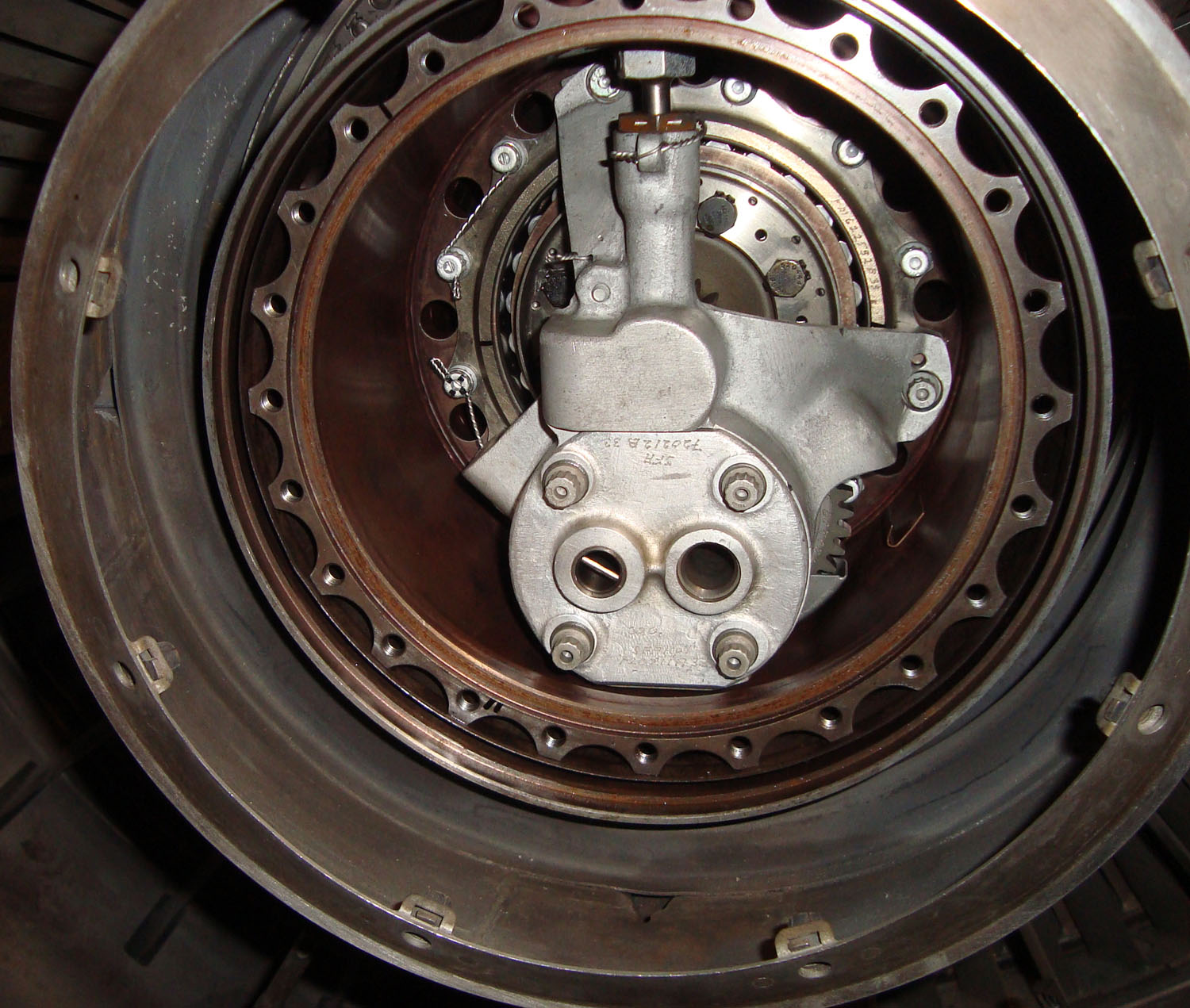

Oljepump bakre

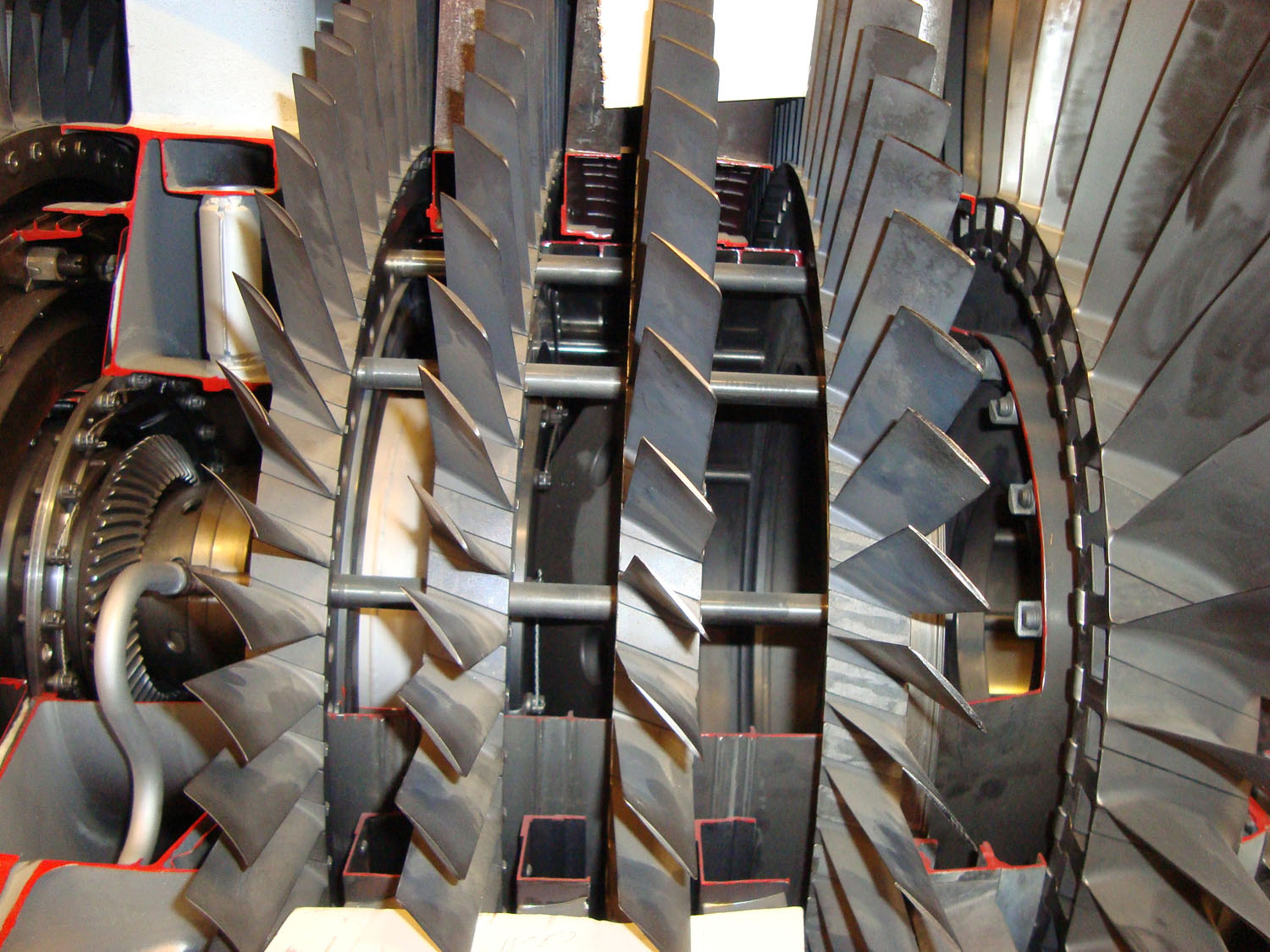

Kompressorsteg

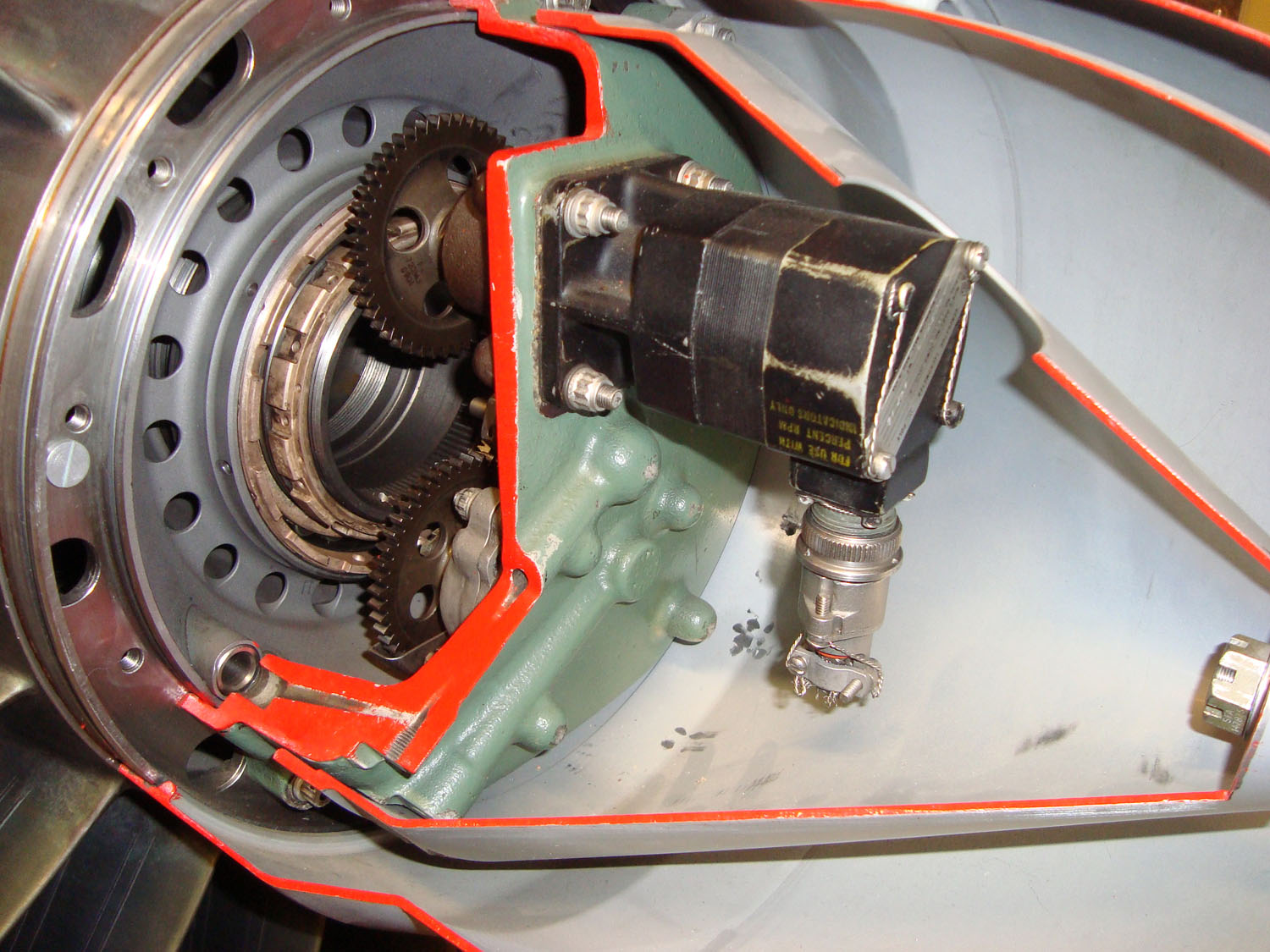

Varvtalsgivare
Axel mellan kompressor och Turbin
Turbinskivor

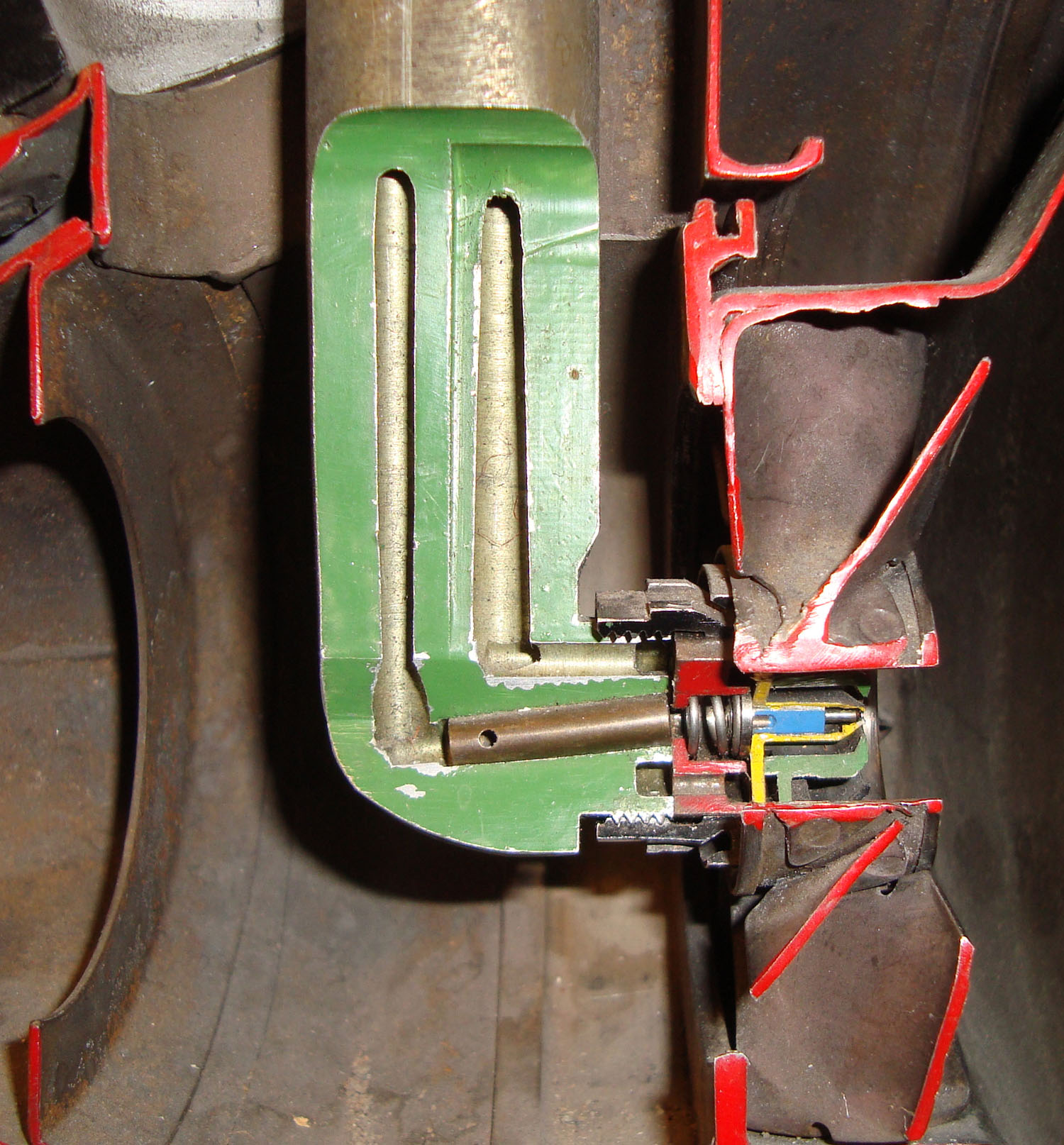

Spridare
