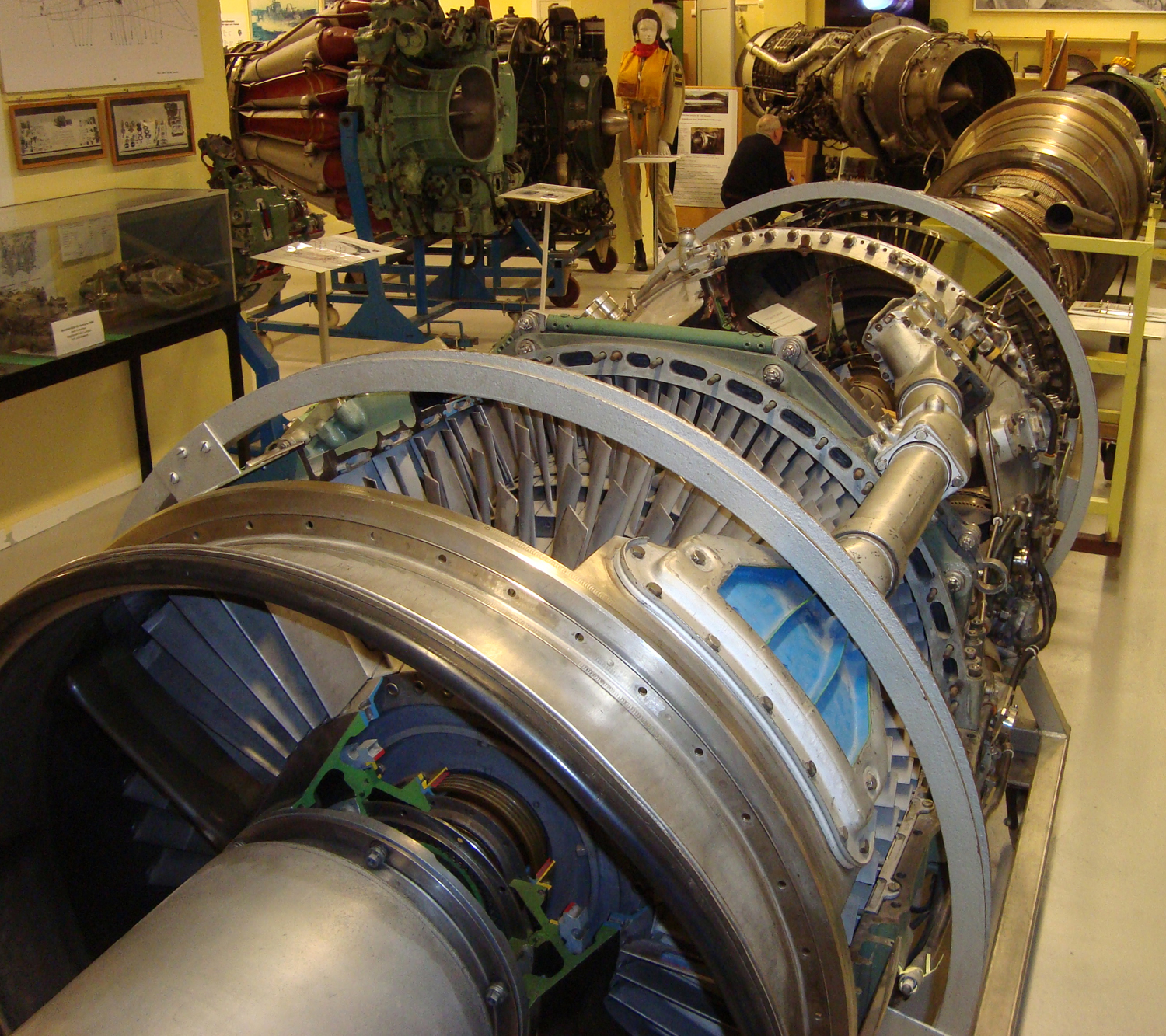

RM6B Rolls-Royce Avon
![RM6B Rolls-Royce Avon](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/RM6B2.jpg?media=1708358382)
Visas på Robotmuseet
Teknisk beskrivning
Denna motor är tillverkad av Svenska Flygmotor AB på licens av Rolls-Royce Ltd, UK.
Antal verkstadsbesök under åren 1959-1977 vid CVA var c:a 5000.
Tekniska data
Motortyp | Turbojetmotor med 15 stegs axialkompressor och en 2 stegs turbin |
Motordiameter | 920 mm |
Längd | 3552 mm |
Längd med EBK66 | 8046 mm |
Dragkraft | 4750 kp vid 8000 v/min |
Dragkraft med efterbrännkammare EBK66 | 6340 kp vid 8000 v/min |
Kompressor, tryckförhållande | c:a 7,5¤1 vid 8000 v/min |
Max utloppstemperatur | c:a 700 grader Celsius |
Vikt | 1350 kg |
Vikt med EBK66 | 1720 kg |
Vill du veta mer?
Läs mer om motor RM6A/B/C och flygplanen de satt i i den här bilagan
Detaljbilder
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Manoverlada-1.jpg?media=1708358382)
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Rotor-till-branslepump.jpg?media=1708358382)
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Luftmangdgivare.jpg?media=1708358382)
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Vy-av-kompressorrotor.jpg?media=1708358382)
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Spridare-i-brannkammare.jpg?media=1708358382)
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Labyrinttatning-i-turbin.jpg?media=1708358382)
![](https://usercontent.one/wp/robotmuseum.se/wp-content/uploads/Spridare3.jpg?media=1708358382)
