Radarsystem

Inledning

Det finns många källor att ösa ur, vad gäller fördjupad information om den intensiva utvecklingen på radarområdet sedan andra världskriget. Vi nöjer oss tills vidare med en översikt nedan, plus en del nedslag i ”verkligheten”. Dessa består av bilder från radaranläggningar och vissa tekniska data.

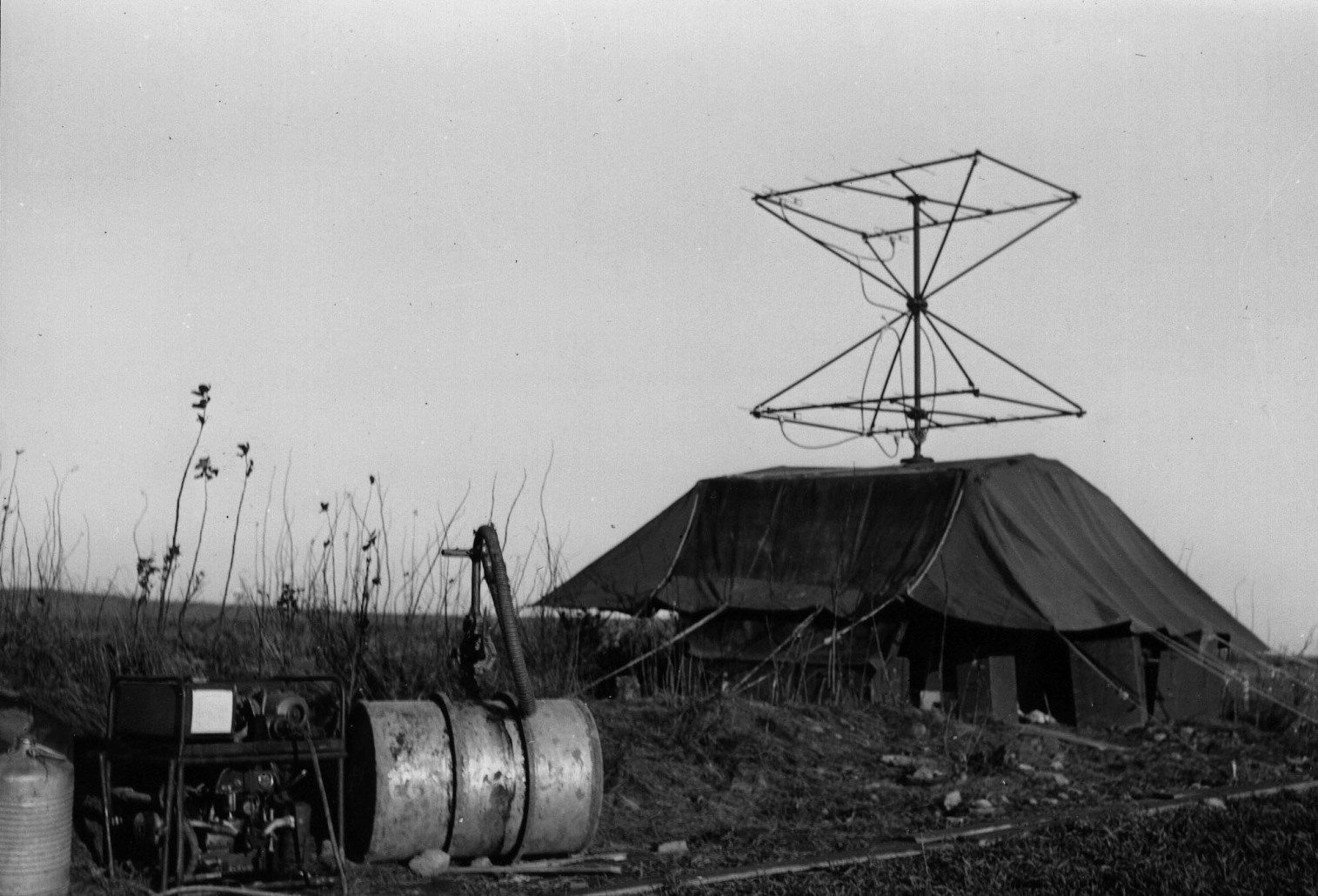

Ekoradiostation ERIIIb 1944–1956

Ekoradiostation ER IIIB var flygvapnets första radarstation. Stationen var konstruerad av MARCONI i England. Radarn var byggd för fältmässigt bruk med hopvikbart tält. Den var konstruerad för att vara lätt att använda, transportera, upprätta och demontera.

1944 köptes 35 st. anläggningar från England

Radarn arbetade enligt pulsprincipen. Sändarfrekvensen var 212 MHz (ca 1,4 m våglängd), PRF 400 Hz och pulseffekten ca 85 kW. Stationens teoretiska räckvidd var 160 km. Tvådimensionell radar (AMES type 6). Antennrotation 3 varv/min
